KAPS Kolposkop SOM 42

​

Dessa kolposkop tillhör en mikroskopsserie som heter SOM – Stereo Operating Microscope. kolposkopen finns i tre olika utföranden:

​

• SOM 42 – Gynstolsmonterat kolposkop
• SOM 52 – Stativmonterat kolposkop

Kolpokopens armar kan justeras i höjd-, och sidled. Alla leder har justeringsrattar för inställning av rörligheten.

​

​

Belysning

​

HALOGEN 15V/150W
I kolposkopets apparatarm finns ljuskällan monterad. Ljuskällan har två lampor, en huvudlampa och en reservlampa. Om huvudlampan går sönder kan man enkelt flytta fibern till den andra lampan. Ljuset leds från ljuskällan till mikroskopet via en fiberljusledare.

​

Integrerad LED

I kolposkopets apparatarm finns ljuskällan monterad. Ljuskällan har en LED lampa

med en lång livstid (ca 50,000timmar). Ljuset leds från ljuskällan till mikroskopet

via en fiberljusledare.

Arbetsavstånd

Arbetsavståndet kan väljas med olika objektiv. Objektiv finns mellan 150 till 400mm i steg om 50mm.

​

Manuell finfokusering (tillval)

För att underlätta operatörens arbete kan en manuell finfokusering väljas som tillval. Operatören kan då steglöst justera arbetsavståndet ±20mm.

​

Binokulär tub

45° sned tub f = 125mm

​

Okular

Vidvinkelokular WF 10xV
Vidvinkelokular med 10, 12,5, 16 eller 20 gångers förstorning och dioptrijustering för glasögonbärare.

​

Förstorningsväxlare

Kolposkopets förstorningsväxlare finns i två versioner: 3-steg eller 5-steg.

Nedan visas en tabell över förstorningsgrad och synfältsstorlek med 3-, och 5-stegs förstorningsväxlare och binokulär tub f = 125mm.

​

​

Stråldelare och sidooptik

För att kunna ansluta exempelvis videoutrustning eller sidooptik behövs en stråldelare. Bilden till höger visar en schematisk bild av ett mikroskop tillsammans med en dubbel stråldelare som möjliggör samtidig anslutning av t.ex. videokamera och assistent tub.

​

​

Det finns flera olika stråldelare med olika anslutningsmöjligheter.

För anslutning av endast sidooptik räcker det med en ensidig stråldelare. Sidooptik finns i både monokulärt och binokulärt utförande, d.v.s. med ett eller två okular.

​

Justering av mikroskop för ergonomisk ställning

Kolposkopet kan justeras i alla riktningar för maximal ergonomisk ställning.

​

Upphängning

SOM 42 monteras på gynstol. Stolsfäste finns som tillbehör, alternativt kan sådant fäste erhållas från gynstolstillverkaren.

​

Handtag

Det finns flera olika handtag att välja mellan, här visas två exempel.

​

360° justerbart enkel-, dubbelsidigt handtag
	​

​

CE-märkning, Standarder

SOM serien är CE märkt enligt 93 / 42 / EWG.

Övriga standarder och direktiv som kolposkopet uppfyller är

TÜV - certifierad enligt DIN EN ISO 9001, VDE 093623, sida 1, VDE EMV 109666 F", 89/336/EG, 92/31/EG, 73/23/EG, 93/42/EG

​

Videoutrustning

Till denna serie kan olika kameror, bildskärmar och bildlagringsenheter anslutas.

​

Tekniska Specifikationer, SOM 42

​

• Modell
  SOM 42, Cold Light

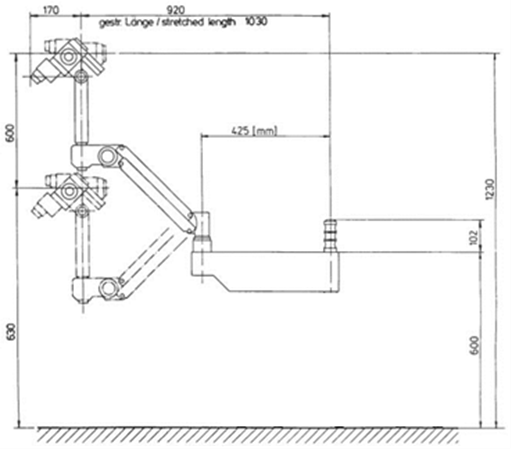

• Mått
  Enligt skiss nedan

• Spänning
  1-fas, 115 VAC / 230 VAC, +/- 10%

• Frekvens
  50 / 60 Hz +/- 1%

• Säkringar
  2 x T 0,8A

• Skyddsjord
  Ja

• Arbetstemperatur
  10° till 40°C

• Luftfuktighet
  Max 75%

• Vikt
  Ca 20kg

• Skydd
  kolpokopet kan roteras ca 320° och har vridstopp för fibern.

• Standarder
  EN 60601-1, EN 60601-1-2, EN 50081-1, EN 50082-1

• Godkännande
  Godkänd enligt 89/336/EG, 92/31/EG, 73/23/EG, 93/42/EG
