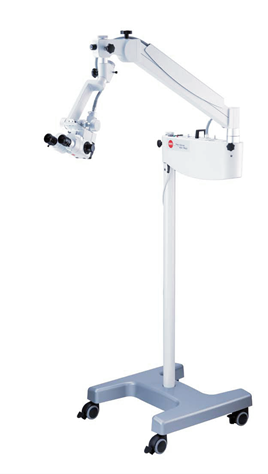

Kaps-logga.gifSOM62.pngKAPS Mikroskop SOM 62

Dessa mikroskop tillhör en mikroskopsserie som heter SOM – Stereo Operating Microscope. Mikroskopen finns i tre olika utföranden:

  • SOM 22 – Väggmonterat mikroskop
  • SOM 32 – Takmonterat mikroskop
  • SOM 62 – Stativmonterat mikroskop

Mikroskopens armar kan justeras i höjd-, och sidled. Alla leder har justeringsrattar för inställning av rörligheten.


HALOGEN 15V/150W
I mikroskopens apparatarm finns ljuskällan monterad. Ljuskällan har två lampor, en huvudlampa och en reservlampa. Om huvudlampan går sönder kan man enkelt flytta fibern till den andra lampan. Ljuset leds från ljuskällan till mikroskopet via en fiberljusledare.

Integrerad LED

I mikroskpens apparatarm finns ljuskällan monterad. Ljuskällan har en LED lampa

med en lång livstid (ca 50,000timmar). Ljuset leds från ljuskällan till mikroskopet

via en fiberljusledare.


Arbetsavstånd

Arbetsavståndet kan väljas med olika objektiv. Objektiv finns mellan 150 till 400mm i steg om 50mm.

Manuell finfokusering (tillval)

För att underlätta operatörens arbete kan en manuell finfokusering väljas som tillval. Operatören kan då steglöst justera arbetsavståndet ±20mm.

Binokulär tub

Rak tub f = 125mm

Okular

Vidvinkelokular WF 12,5xV
Vidvinkelokular med 10, 12,5, 16 eller 20 gångers förstorning och dioptrijustering för glasögonbärare.

Förstorningsväxlare

Mikroskopets förstorningsväxlare finns i två versioner: 3-steg eller 5-steg.

Nedan visas en tabell över förstorningsgrad och synfältsstorlek med 3-, och 5-stegs förstorningsväxlare och binokulär tub f = 125mm.


Schematisk-bild-assistentoptik.jpgStråldelare och sidooptik

För att kunna ansluta exempelvis videoutrustning eller sidooptik behövs en stråldelare. Bilden till höger visar en schematisk bild av ett mikroskop tillsammans med en dubbel stråldelare som möjliggör samtidig anslutning av t.ex. videokamera och assistent tub.

Det finns flera olika stråldelare med olika anslutningsmöjligheter.

För anslutning av endast sidooptik räcker det med en ensidig stråldelare. Sidooptik finns i både monokulärt och binokulärt utförande, d.v.s. med ett eller två okular.

Justering av mikroskop för ergonomisk ställning

Mikroskopet kan justeras i alla riktningar för maximal ergonomisk ställning.

Handtag

Det finns flera olika handtag att välja mellan, här visas tre exempel.

Pistolhandtag 360° justerbart

enkel-, dubbelsidigt handtag

Pistolhandtag.png handtag.png

CE-märkning, Standarder

SOM serien är CE märkt enligt 93 / 42 / EWG.

Övriga standarder och direktiv som mikroskopet uppfyller är

TÜV - certifierad enligt DIN EN ISO 9001, VDE 093623, sida 1, VDE EMV 109666 F", 89/336/EG, 92/31/EG, 73/23/EG, 93/42/EG

Videoutrustning

Till denna serie kan olika kameror, bildskärmar och bildlagringsenheter anslutas.

Tekniska Specifikationer, SOM 62SOM62.png

  • Modell
    SOM 62, Cold Light
  • Mått

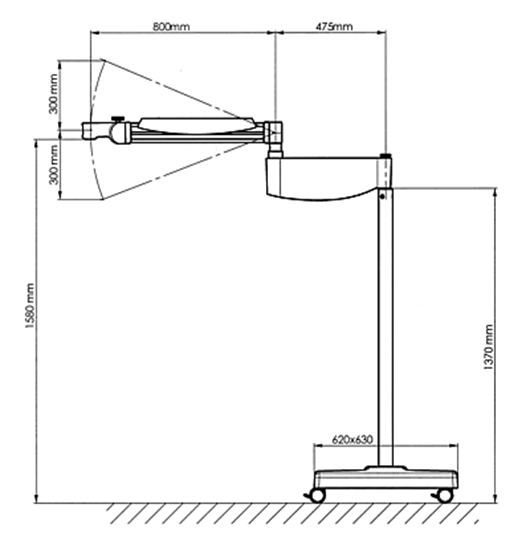

    Enligt skiss nedan
  • Spänning
    1-fas, 115 VAC / 230 VAC, +/- 10%
  • Frekvens
    50 / 60 Hz +/- 1%
  • Säkringar
    2 x T 0,8A
  • Skyddsjord
    Ja
  • Arbetstemperatur
    10° till 40°C
  • Luftfuktighet
    Max 75%
  • Vikt
    Ca 100kg
  • Stativ, H – fot
    Längd 700 mm
    Bredd 640 mm
  • Höjd, med horisontell arm
    1600 mm
  • Skydd
    Mikroskopet kan roteras ca 320° och har vridstopp för fibern.
  • Standarder
    EN 60601-1, EN 60601-1-2, EN 50081-1, EN 50082-1
  • Godkännande
    Godkänd enligt 89/336/EG, 92/31/EG, 73/23/EG, 93/42/EG
